Pienennä kiinteistösi lämmityskuluja tehokkailla teknisillä ratkaisuilla.
- Räätälöidyt ja tarpeenmukaiset suunnitelmat kiinteistösi tarpeiden mukaan.
- Vedottomat, pölyttömät ja äänettömät kattosäteilijät jotka viilentävät ja lämmittävät.
- Laaja valikoima varaajia ja lämmönvaihtimia eri käyttötarpeisiin, myös räätälöidyt mallit tarpeittesi mukaan.
Miksi lämmönjakoratkaisu Wahlresilta?
Rakennuksen lämmitysjärjestelmä varmistaa asumismukavuuden ja energiatehokkuuden. Tasainen lämpötila lisää viihtyisyyttä, säästää energiaa ja parantaa sisäilman laatua. Lämmitys- ja jäähdytysjärjestelmän valinnassa ratkaisee ennen kaikkea energiatehokkuus. Omaamme pitkän kokemuksen lämmitysjärjestelmien ja käyttövesijärjestelmien suunnittelusta ja toteutuksesta myös isoissa liikekiinteistöissä kattosätelijöillä ja lämmönvaraajilla. Lähtökohtana kaikille lämmönjakoratkaisuiden suunnittelulle on tarjota suurin tavoitettava järjestelmän energiatehokkuus ja kattavin mahdollinen suunnitelman yksityiskohtaisuus järjestelmän nopeaan ja täsmälliseen asennukseen ja käyttöönottoon. Lämmityksen ja käyttövesijärjestelmän päivitys soveltuu usein tilanteisiin joissa rakennuksen lämmitysmuoto päivitetään maalämpöön tai ilma-vesilämpöpumppuihin.

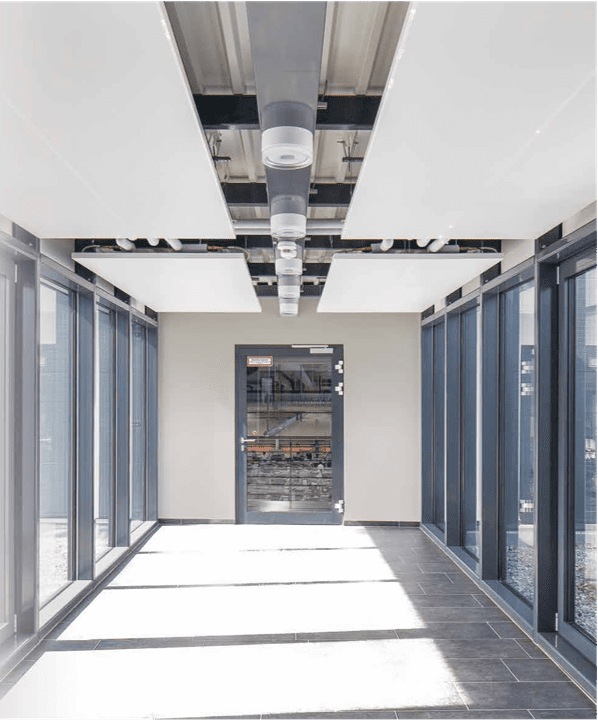

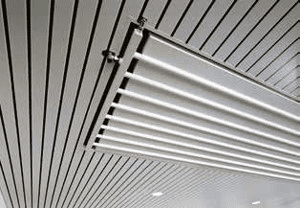

Miksi valita kattosäteilijät?
Voit säästää noin 5% energiankulutuksesta jokaista 1ºC sisälämpötilan laskua kohti.
Kattosäteilijät ovat nykyaikainen ja energiatehokas lämmitysratkaisu, joka tarjoaa useita etuja verrattuna perinteisiin lämmitysmenetelmiin, kuten patterilämmitykseen. Säteilypaneelit toimivat lämmittämällä suoraan huoneen pintoja ja esineitä säteilylämmön avulla, mikä johtaa tasaisempaan lämpötilan jakautumiseen ja miellyttävämpään lämpökokemukseen ilman vedon tunnetta. Tämä tekniikka mahdollistaa myös lämmityksen ja viilennyksen samalla järjestelmällä, joka lisää käyttömukavuutta ja vähentää energiankulutusta. Kattosätelijät ovat ihanteellisia korkeisiin tiloihin, sillä ne kykenevät lämmittämään suoraan alapuolellaan olevia pintoja ilman lämpöhävikkiä, mikä tekee niistä erittäin energiatehokkaan ratkaisun.
Miten kattosäteiljät eroavat lämpöpattereista?
Kun lämpöpatteri lämmittää huonetta, se lämmittää ensin itsensä ja sitten ilman. Kattosäteilijät taas lämmittävät suoraan esineitä ja ihmisiä, aivan kuten lamppu valaisee huoneen.
| Kattosäteilijät | Lämpöpatterit | |
| Lämmön siirto | Siirtävät lämpöä suoraan pinnoille ja esineille säteilyn avulla. | Levittävät lämpöä pääasiassa konvektion avulla, lämmittäen ensisijaisesti ilmaa. |
| Mukavuustaso | Mahdollistavat saman mukavuustason alhaisemmissa huonelämpötiloissa. Tasainen ja miellyttävä ilman vedon tunnetta. | Vaatii korkeamman huonelämpötilan vastaavaan mukavuustasoon. Mahdollisesti epätasainen lämmönjakautuminen ja vedon tunne. |
| Energiatehokkuus | Vähentävät lämpöhäviöitä ja mahdollistavat alhaisemmat huonelämpötilat. | Vähemmän energiatehokkaita koska lämmittävät ensisijaisesti ilmaa. |

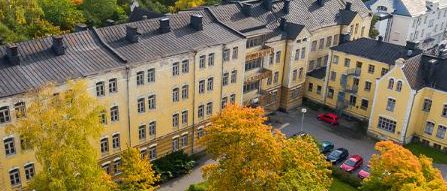

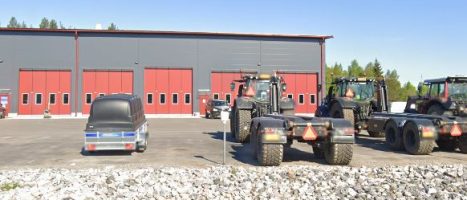

Esimerkkihankkeitamme
Tarjoamme räätälöidyn lämmityssuunnittelun isoihin kohteisiin.
Tarjoamme täsmällisen mitoituksen kattosäteilijä-, energiavaraaja ja lämmönvaihdinratkaisuihimme. Isoihin kohteisiin voimme myös toteuttaa 3D-tietomallinnuksen jolla saavutetaan rakennuksen tilojen tehokas hyödyntäminen ja järjestelmän pitkäikäinen toimivuus ja helppo ylläpito. Toimittamallamme suunnitelmalla voit varmistaa isoonkin kohteeseen tasaisen lämmön energiatehokkaasti.

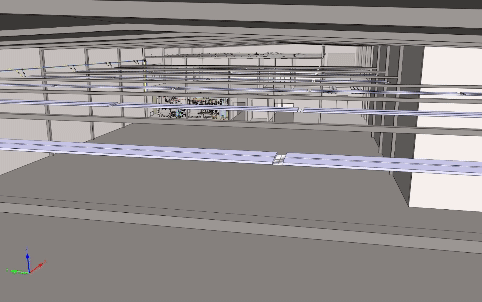

3D-tietomallinnettu sovitus rakennuksen tiloihin helppoa asennusta varten, vaativissa kohteissa. 3D-tietomallinnus mahdollistaa tarkan ja hallitun lämmitysratkaisun suunnitteluprosessin ja vähentää riskiä asennusvirheiden ja korjausten osalta 3D-asennuskaavioden ja täsmällisen määrälaskennan avulla.
Tehon mitoitus.
Mittakuvat.
Mahdollisuuden yhdistää lämmitys ja energiavaraajat lämpöpumppujärjestelmään.
Huippusuorituskyvyn kattosäteilijä on:
Kustannustehokas.
Auttaa säästämään noin 5% energiaa jokaista huoneen lämpötilan asteen laskua kohti.
Mukava.
Alempi sisälämpötila tuntuu tasaisesti lämpimämmältä kattosäteiljöillä.
Tilaa säästävä.
Ei tarvetta käyttää lattiapinta-alaa, huomaamaton ja häiriötön.
Lämmittävä ja jäähdyttävä.
Muuntautuu käyttötarpeiden mukaan ja vaatii vähän huoltoa.
Kattosäteilijämallimme
Mark Climate on vuodesta 1945 asti toiminut kokenut lämmitys-, ilmanvaihto-, ilmastointilaitteiden ja lämpöpumppujen valmistaja. Mark Climate tuottaa kaikki tuotteensa alusta loppuun omalla 6000 m² tuotantolaitoksellaan.
Design-kattosäteilijä hiljaiseen ja miellyttävään lämmitykseen

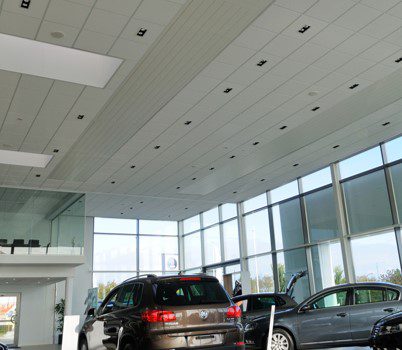

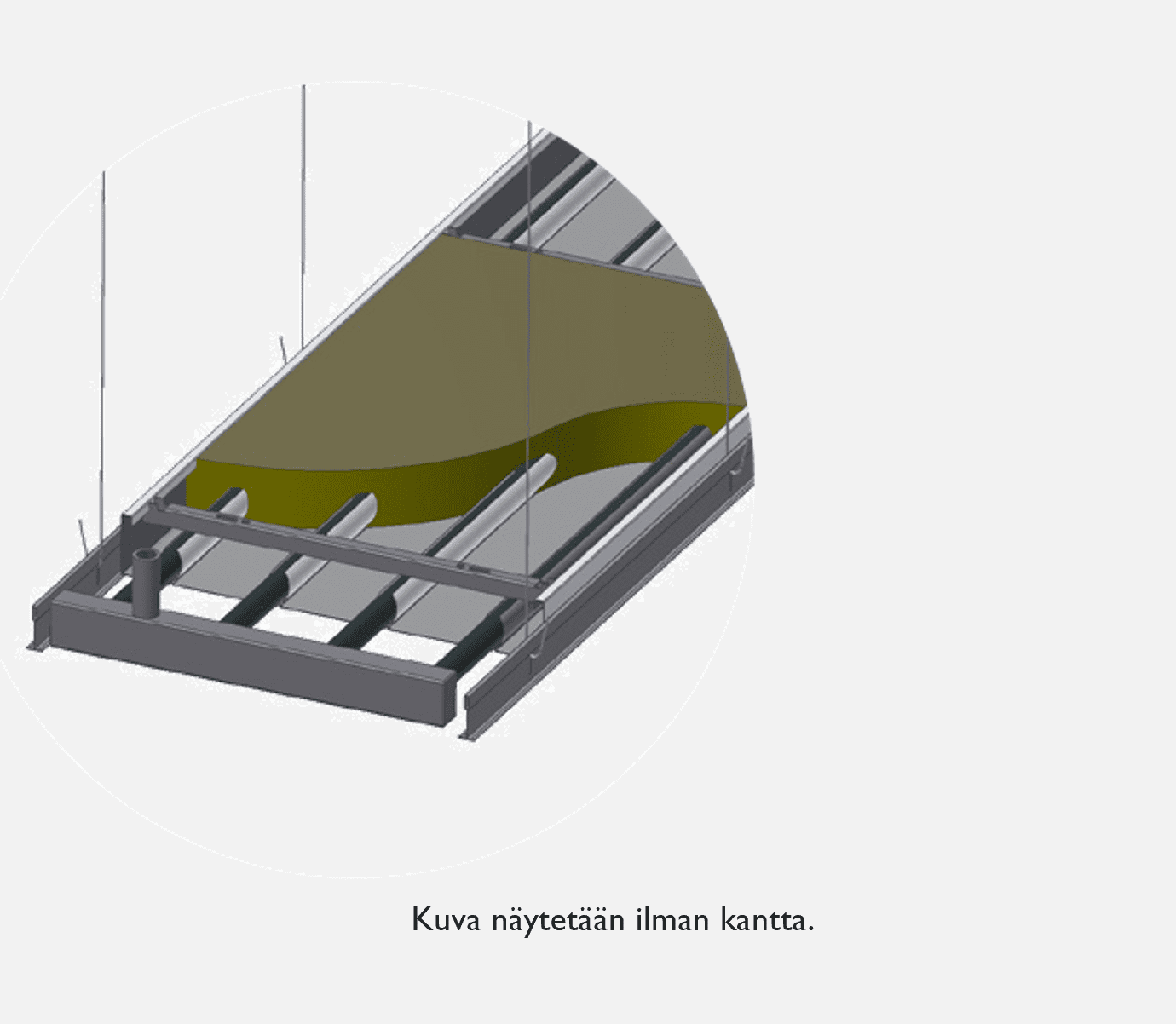

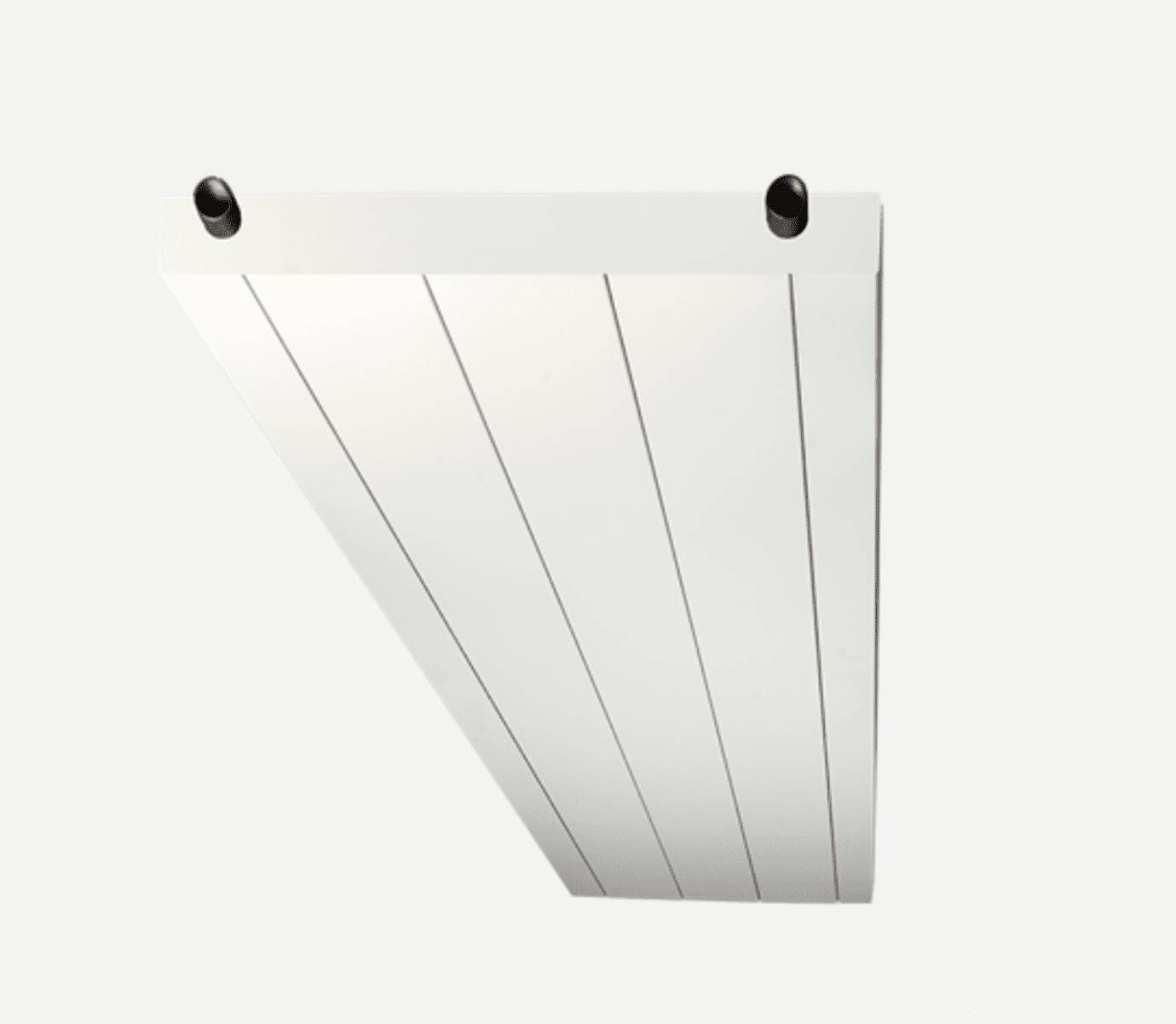

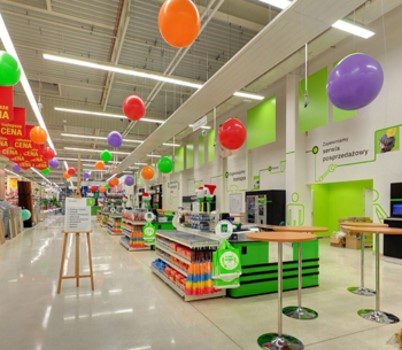

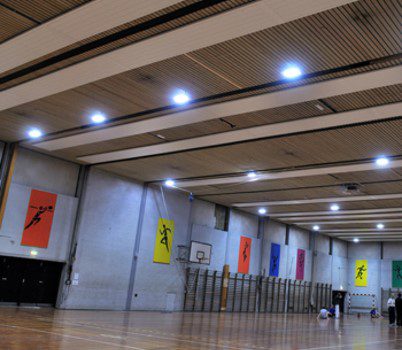

Mark Climate Infra Aqua Design

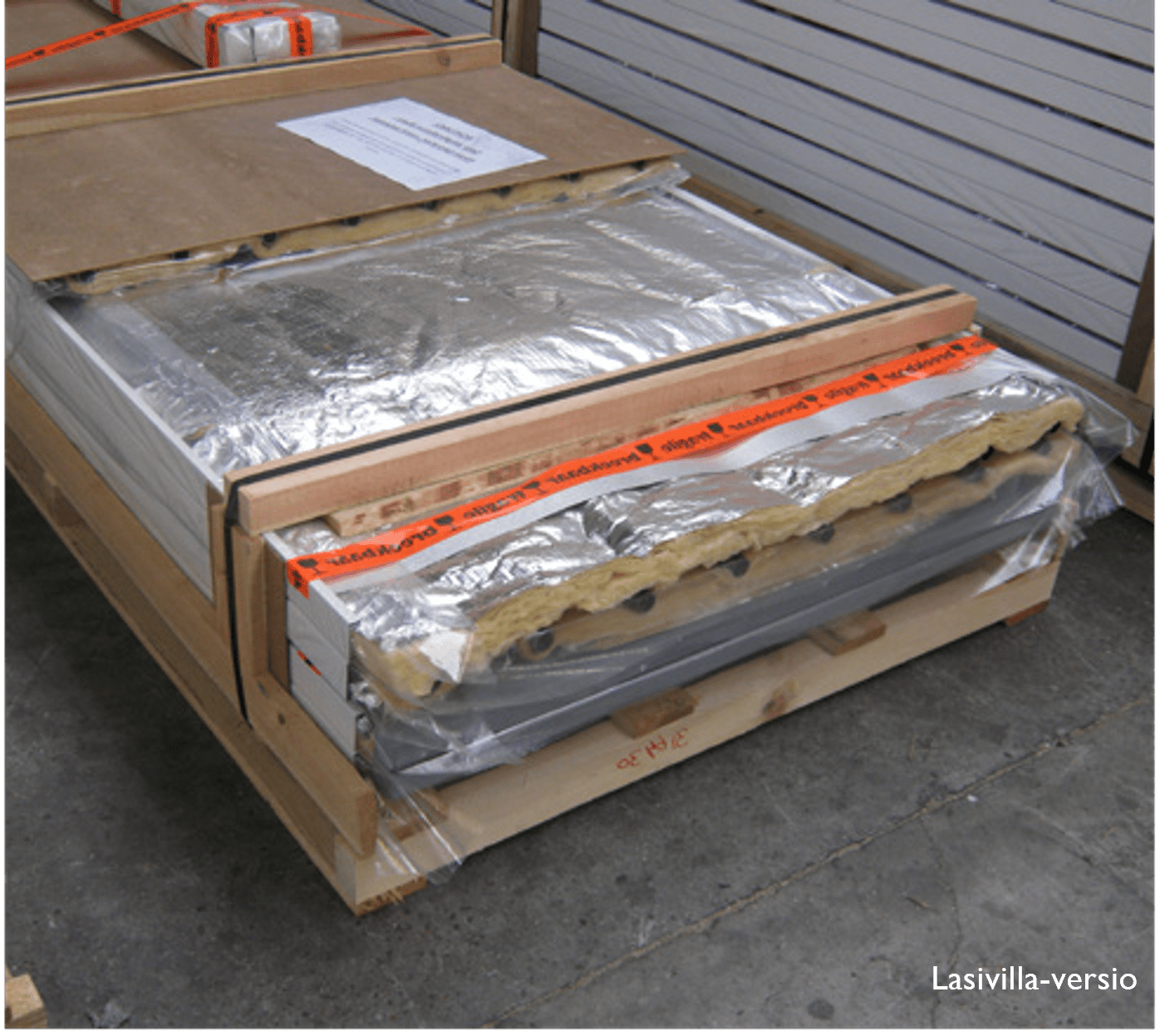

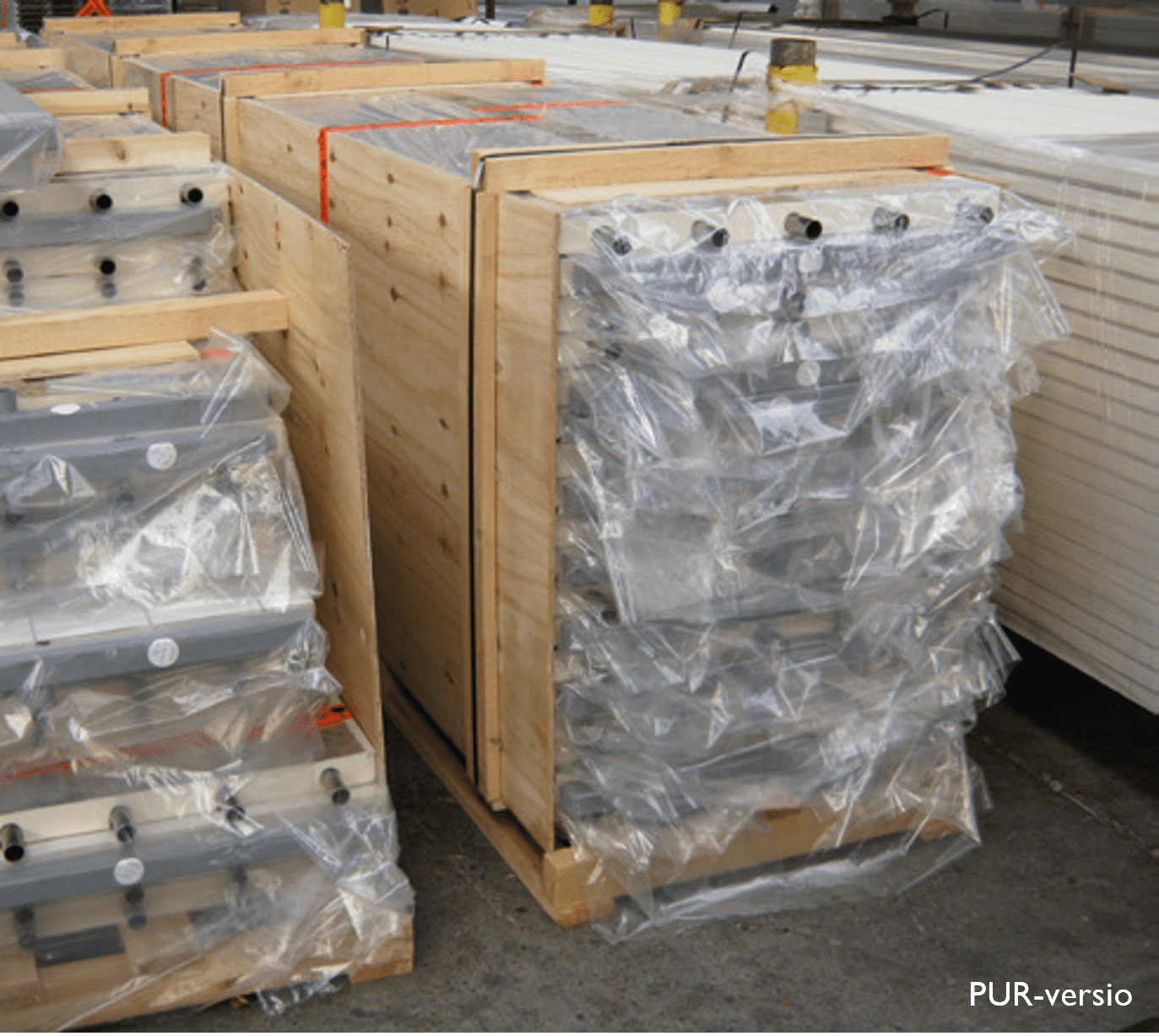

INFRA AQUA DESIGN on vesikäyttöinen alumiininen kattosäteilijä, jossa on vakiona lasivillaeriste joka estää lämmön säteilemisen ylöspäin. Mahdollistaa lämmityksen ilman vetoa, ilman tai pölyn siirtymistä, ohjaten lämmön säteilyn vain sinne missä sitä tarvitaan. Lyhyt lämpenemisaika ja alhaisempi huonelämpötila voivat tuottaa hyviä energiansäästöjä. INFRA AQUA DESIGNillä on erittäin laaja käyttöalue sekä talous- että teollisuusrakennuksissa. Paneeli voidaan integroida kattoon.
Paneelit toimitetaan vakiopituuksina 3, 4, 5 tai 6 metriä. Ripustuksen mitat vaihtelevat, enintään 3 / 6 metrin paneeli. Vakiona RAL 9010 valkoisena. Muita RAL-värejä on saatavana pyynnöstä.
- •Alumiinipaneeli, pieni paino metriä kohti
- •Esteettisesti miellyttävä ja täysin litteä paneeli
- •Korkea lämmönsiirto teräspaneeleihin verrattuna
- •Galvanoidut jakajat ja rekisterit mahdollisia kosteissa tiloissa
- •Hyväksytty EN 14037 1-3 mukaisesti
- •Pallonkestävä DIN 18032 dl3 mukaisesti Akustiset paneelit (tilauksesta)
Kevyt kattosäteilijä taloudelliseen lämmitykseen ja jäähdytykseen

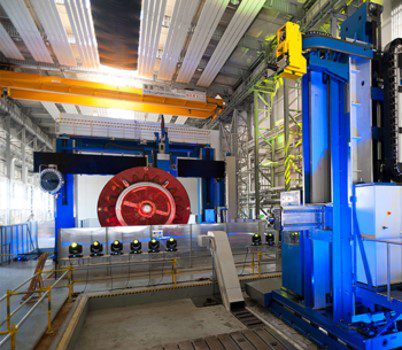

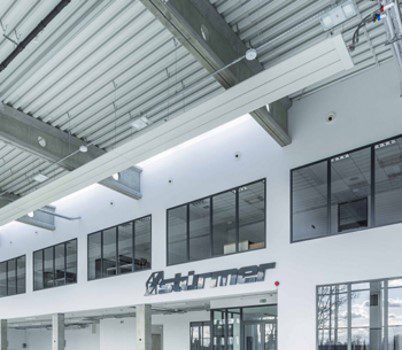

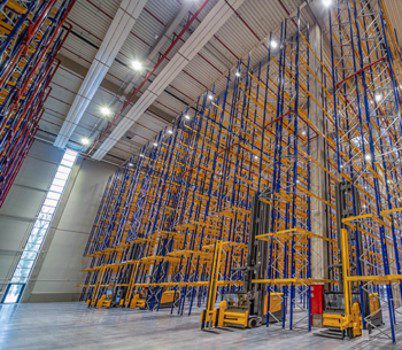

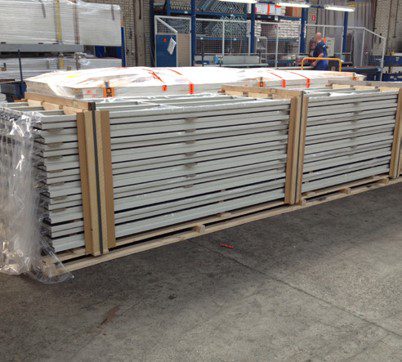

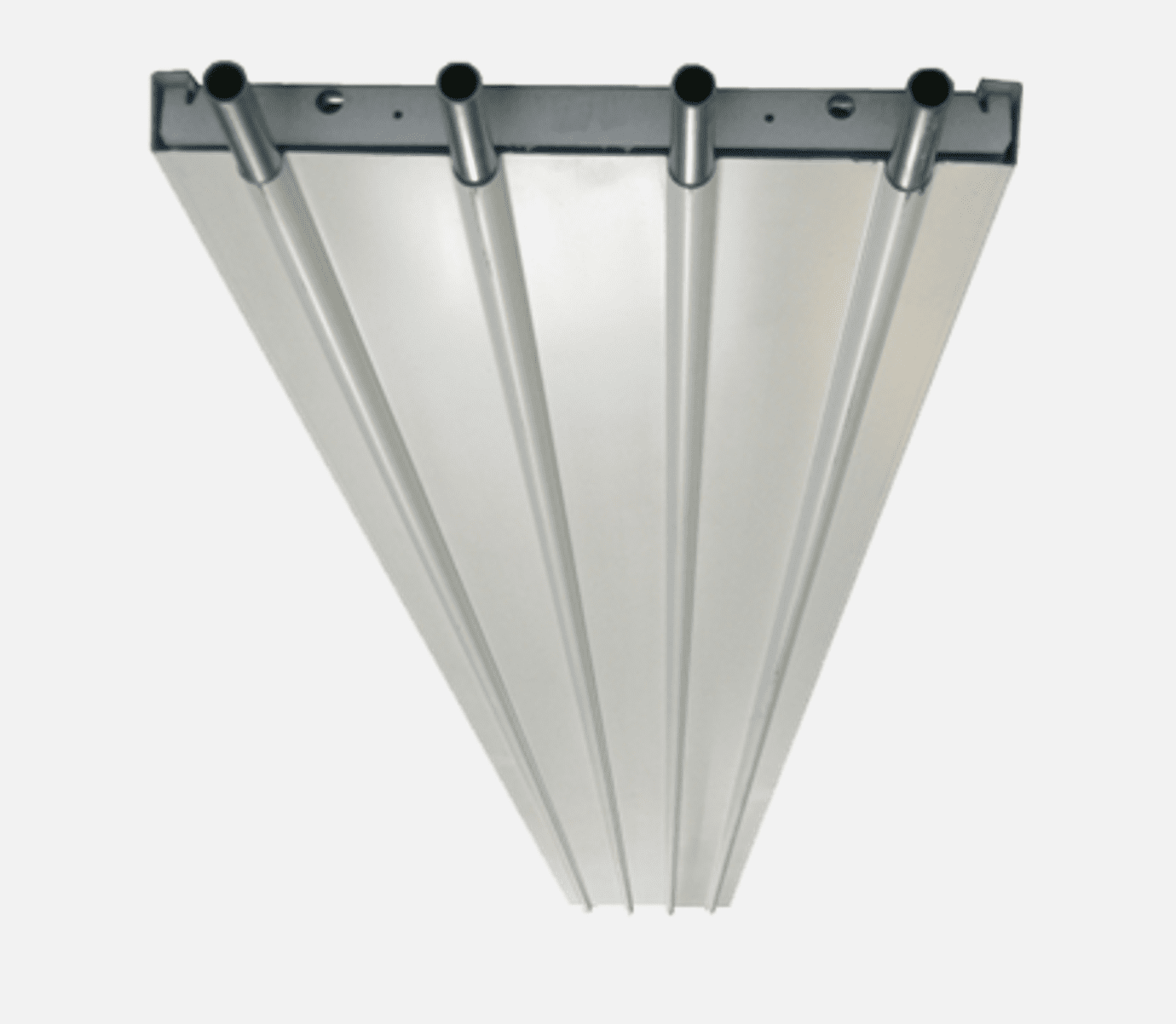

Mark Climate Infra Aqua Eco

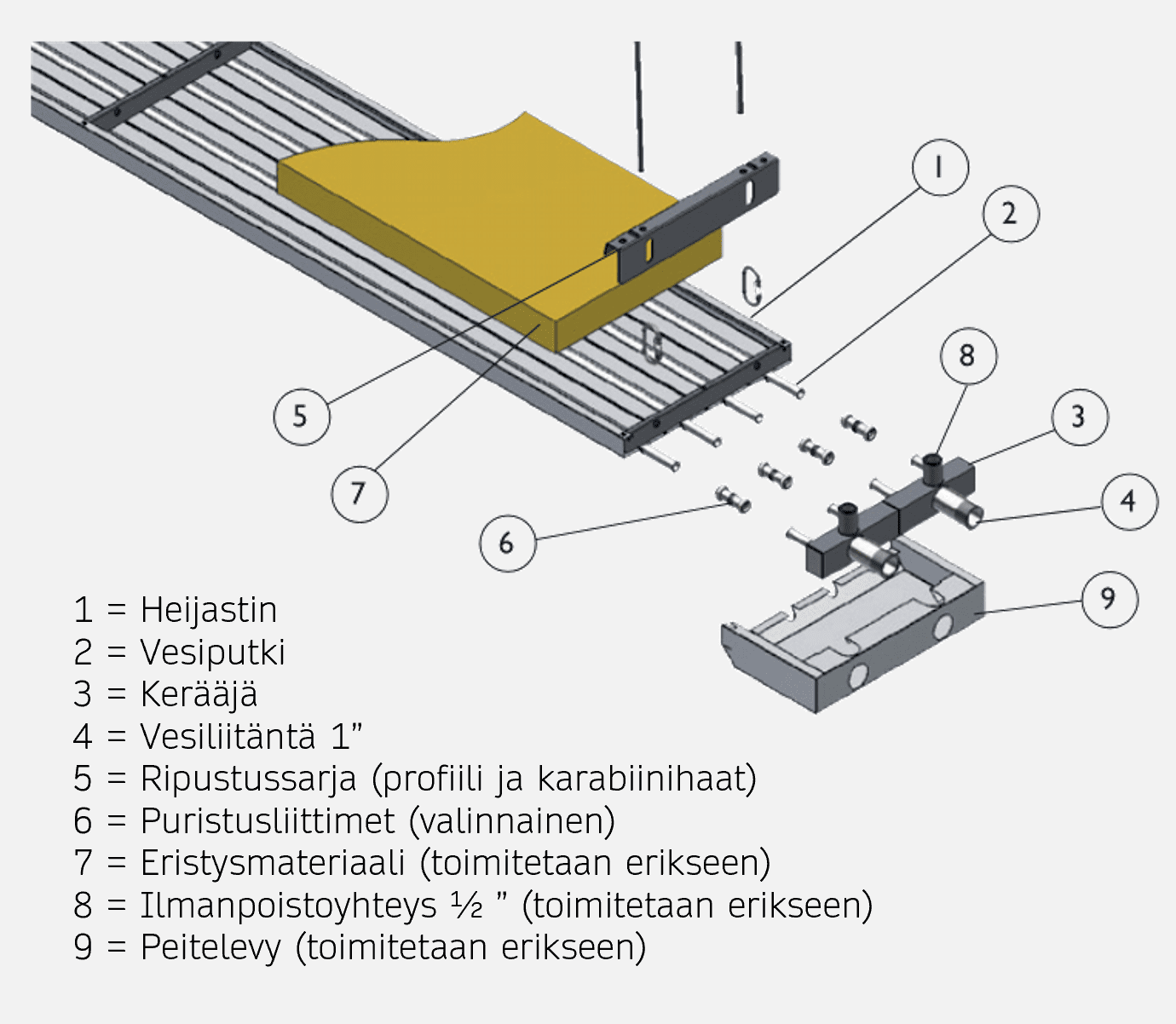

INFRA AQUA ECO on vesikäyttöinen kattosäteilijä, jossa on vakiona lasivillaeriste joka estää lämmön säteilemisen ylöspäin. Paneelit tarjoavat mahdollisuuden lämmitykseen ilman syrjäyttämistä ja lämmön säteilyn vain sinne missä sitä tarvitaan. Lyhyt lämpenemisaika ja alhaisempi huonelämpötila voivat tuottaa hyviä energiansäästöjä.

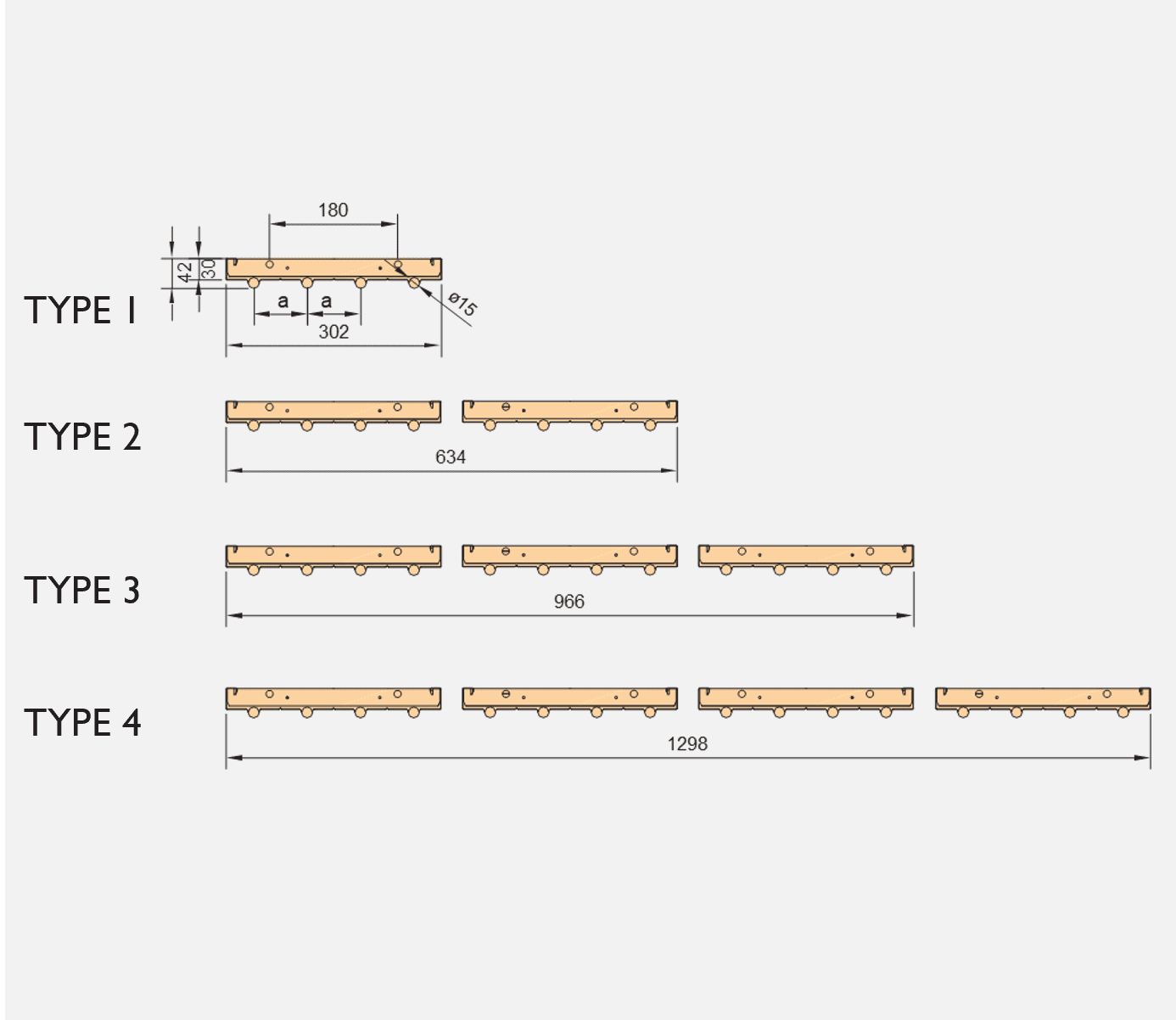

Paneelit toimitetaan 4 tai 6 m vakiopituuksina. Paneelit voidaan ripustaa myös rinnakkain vakioleveydellä 305 – 1.300 mm. Toimitetaan vakiona valkoisena RAL 9010. Muita RAL-värejä on saatavana pyynnöstä.
- •Yksinkertainen asennus/ripustus
- •Pieni paino metriä kohti
- •Korkea lämpöpäästö
- •Sinkitty viimeistely keräilijöille ja rekistereille
- •Paneelien yhdistäminen puristusliittimien avulla
- •Mitattu ja hyväksytty standardin EN 14037 1-3 mukaisesti
- •Pallonkestävä
Yli 50 vuoden kokemuksella Zehnder on tällä hetkellä suurin kattosäteilijöiden valmistaja Euroopassa. Jo kymmenet tuhannet tyytyväiset asiakkaat Euroopassa, Aasiassa ja Yhdysvalloissa luottavat Zenhderin laatuun.

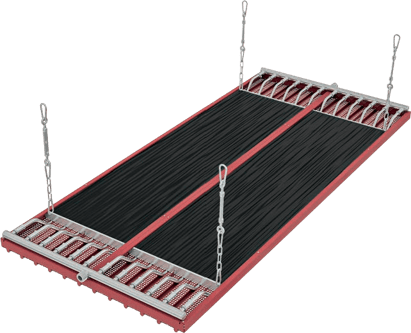

Zehnder ZFP säteilykattopaneelit lämmittävät ja viilentävät rakennusta mukavasti ja tehokkaasti. Niitä voidaan käyttää 2–50 m korkeissa sisätiloissa, ja muihin järjestelmiin verrattuna niillä voidaan saavuttaa jopa 40 %:n energiansäästö. Zehnder ZFP säteileviä kattopaneeleja on saatavana useissa eri versioissa. Zehnder ZFP:n yksittäiset elementit on suunniteltu muodostamaan modulaarinen järjestelmä, ja niitä voidaan yhdistää projektin vaatimuksiin sopivaksi ratkaisuksi. Jokainen projekti suunnitellaan asiakkaan toiveiden mukaan ja järjestelmä toimitetaan paikan päällä tapahtuvan työnkulun mukaan.
- Suurin korroosionkestävyys kaikkien osien galvanoinnin ansiosta.
- Lämmitys ja jäähdytys mahdollinen.
- Alhainen paino.
- Tehokas lämmitys ja jäähdytys: 80 % säteilyn osuus mahdollinen.

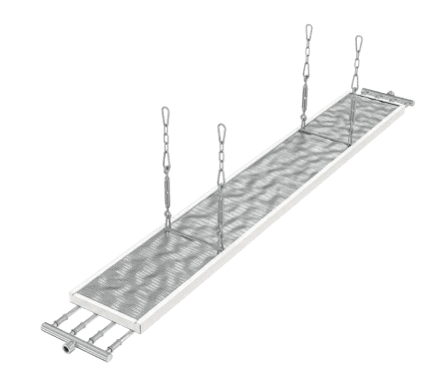

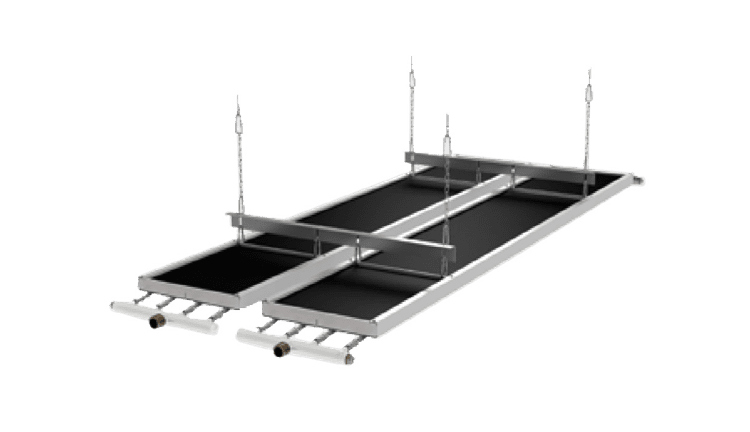

Zehnder ZIP -säteilykattopaneeleilla on useita suunnittelumahdollisuuksia. Moduulirakenteensa ansiosta ne sopivat ihanteellisesti kaikkiin teollisiin kohteisiin. Pienempi paino ei ainoastaan helpota asennusta, vaan tekee paneelista ykkösvaihtoehdon kattorakenteissa, jotka kestävät vain kevyempiä kuormia. Kaikki komponentit ovat korroosionkestäviä, mikä tekee niistä myös ihanteellisen valinnan käytettäväksi kosteissa tiloissa.
- Suurin korroosionkestävyys kaikkien osien galvanoinnin ansiosta.
- Ø15mm sinkitty teräsputki vesistöihin.
- Monipuolinen modulaarinen järjestelmä.
- Suuret lämmitys- ja jäähdytys-tehot standardien EN 14037 (lämmitys) ja DIN 4715-1 (jäähdytys) mukaisesti.
- Erityinen märkätilaversio.
- Viimeistely millä tahansa RAL-värillä.
- Quick fit -järjestelmä.
- Mukautuva virtaussuuntajärjestelmä.
Varmista lämmin ja mukava sisäilma, pienemmillä kustannuksilla.
Kattosäteilijöillä voit säästää 5% energiankulutuksesta jokaista sisälämpötilan asteen laskua kohti.
Lämmitys- ja käyttövesijärjestelmät
Miten lämmitys- ja käyttövesijärjestelmät soveltuvat energiatehokkuuden parantamiseen?
Odotukset kasvavat jatkuvasti kiinteistön mukavuuden ja vaaditun energiatehokkuuden suhteen. Olennaisessa osassa näiden tekijöiden parantamisessa ovat korkealaatuisten lämmitys- ja käyttövesijärjestelmät. Uusitun lämpöpumppujärjestelmän ohella on usein järkevää myös päivittää lämpöpumpun tuottaman lämmön jakelua tehokkaamilla käyttöveden varastoilla, lämmön vaihtimilla ja erottimilla.
Reflex- käyttövesivaraajia voidaan soveltaa käyttöveden lämmittämiseen ja varastointiin.
Reflex -puskurisäiliöt toimivat kuin lämpöpatteri, joka erottaa lämmöntuotannon lämmönkulutuksesta. Tämä edesauttaa aurinkosähköjärjestelmien ja muiden lämmöntuottajien energian saamiselle. Puskurisäiliöt kattavat erittäin vaihtelevan käyttöalueen; pohjimmiltaan niitä käytetään lämmitysjärjestelmien päävarastoina.
Reflex Longtherm-sarjan lämmönvaihtimet voidaan sovittaa lähes mihin tahansa. Niitä on saatavana laajassa valikoimassa kokoja ja liitäntätyyppejä, mikä tarjoaa parhaan kompromissin alhaisen virtausvastuksen ja erittäin tehokkaan lämmönvaihdon välillä.
Mallien monipuolisuus ja laaja lisätarvikevalikoima avaavat lukuisia mahdollisuuksia tehokkaisiin käyttövesiratkaisuihin yksityisissä talotekniikassa, julkisissa rakennuksissa ja teollisuudessa. Reflex käyttövesi- ja puskurivaraajat ovat saatavilla verkkokaupastamme ja voimme toimittaa myös räätälöityjä malleja tarpeittesi mukaan.
Reflex yksi johtavista laadukkaiden lämmitys- ja käyttövesiteknologioiden järjestelmätoimittajista. Tarjoamme kattavan valikoiman käyttövesi- ja puskurivaraajia, sekä lämmönvaihtimia suoraan verkkokaupastamme. Toimitamme myös Reflexin räätälöityjä malleja tarpeittesi mukaan.

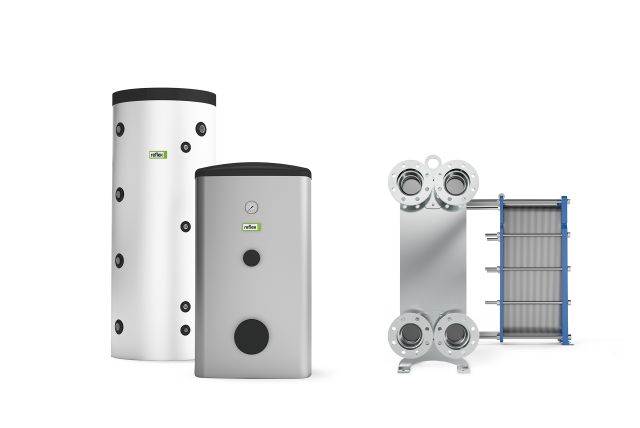

Energiavaraajat ja lämmönvaihtimet
Reflexin käyttövesivaraajien, puskurivaraajien ja lämmönvaihtimien monipuolisuus ja laaja lisätarvikevalikoima avaavat lukuisia mahdollisuuksia luoda tehokkaita kuumavesiratkaisuja yksityisissä talotekniikassa, julkisissa rakennuksissa ja teollisuudessa.

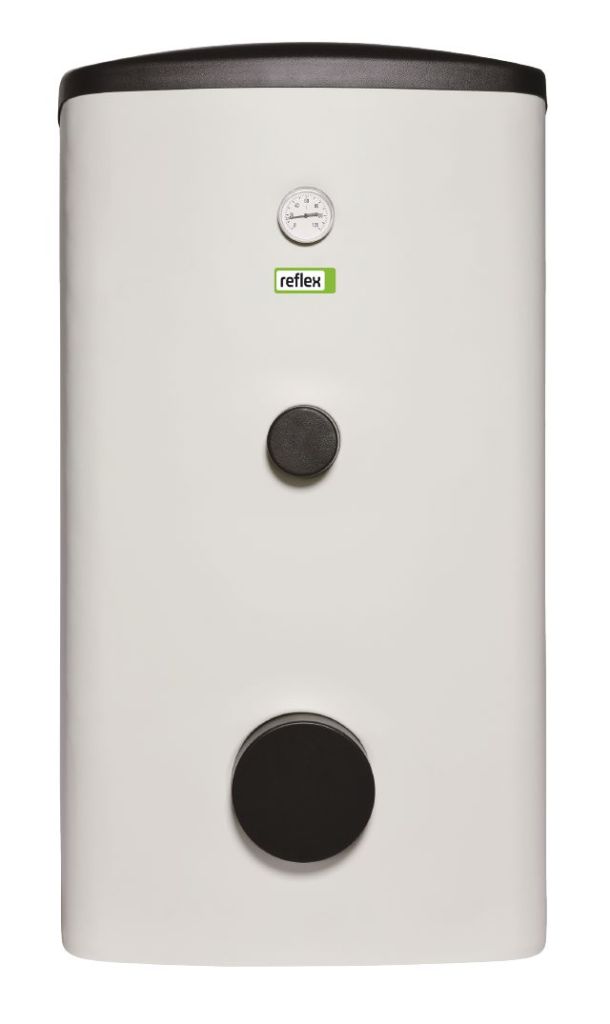

Käyttövesivaraajat
Käyttövesivaraajia käytetään käyttöveden lämmittämiseen ja varastointiin. Laajan tyyppi- ja varustevalikoiman ansiosta ne soveltuvat asuin-, liike- ja teollisuusrakentamisen.

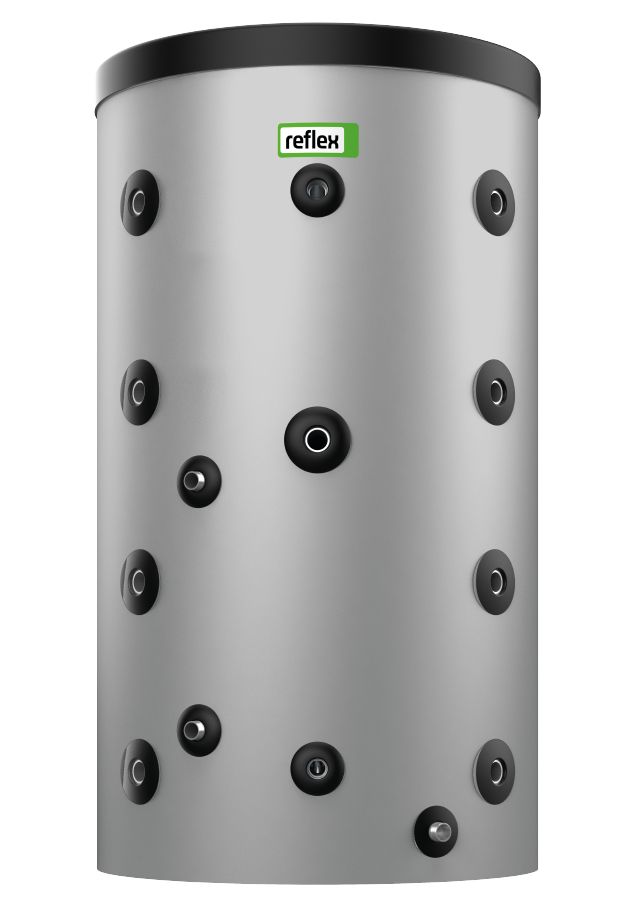

Puskurivaraajat
Puskurivaraajat toimivat analogisesti kerrostussäiliöiden kanssa. Ne toimivat kuin lämpöpatteri, joka erottaa lämmöntuotannon lämmönkulutuksesta sekä ajallisesti että hydraulisesti.
Juotetut lämmönvaihtimet
Varmistaa levyjen vakauden ja pysyvän liitoksen, jolloin lämmönvaihtimet kestävät helposti korkeita lämpötiloja aina 230 °C asti ja tyypistä riippuen 30 barin sallittuja käyttöpaineita.

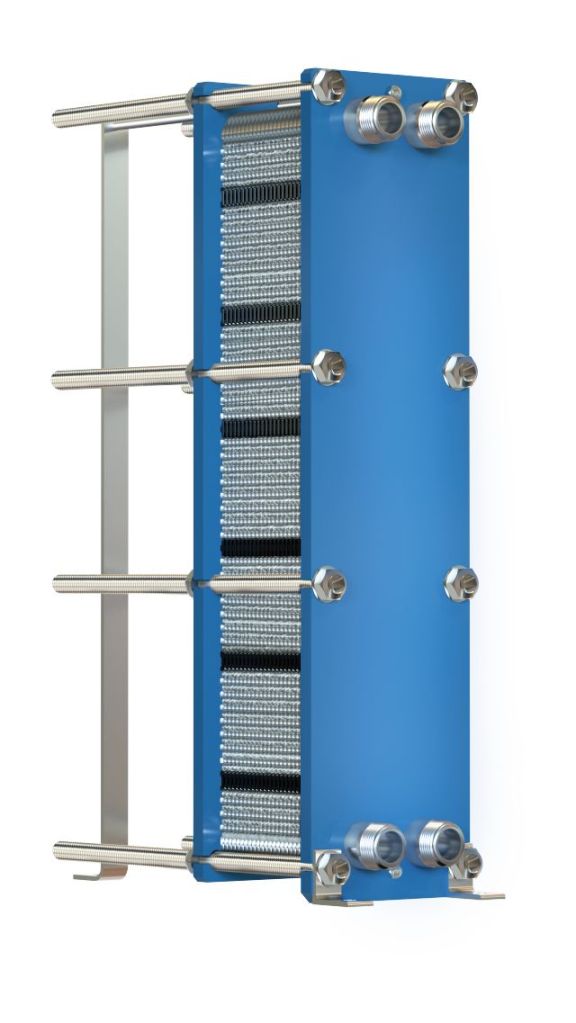

Tiivistetyt lämmönvaihtimet
Käytetään erittäin alhaisiin lämpötiloihin ja erittäin suuriin yli 1 MW:n tehoalueisiin. Purettavuutensa ansiosta lämmönvaihtimet voidaan puhdistaa nopeasti ja helposti.

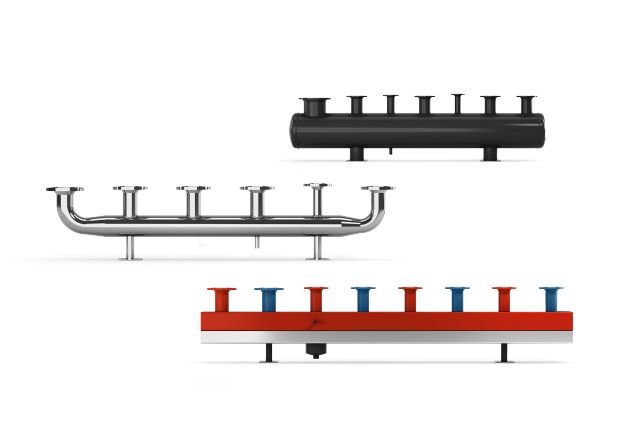

Jakotukit
Jakotukit jakavat energiaa lämmitys- ja jäähdytysjärjestelmissä ja toimivat linkkinä lähteen ja käyttäjän välillä. Ne helpottavat asennusta ja takaavat järjestelmän turvallisen toiminnan.

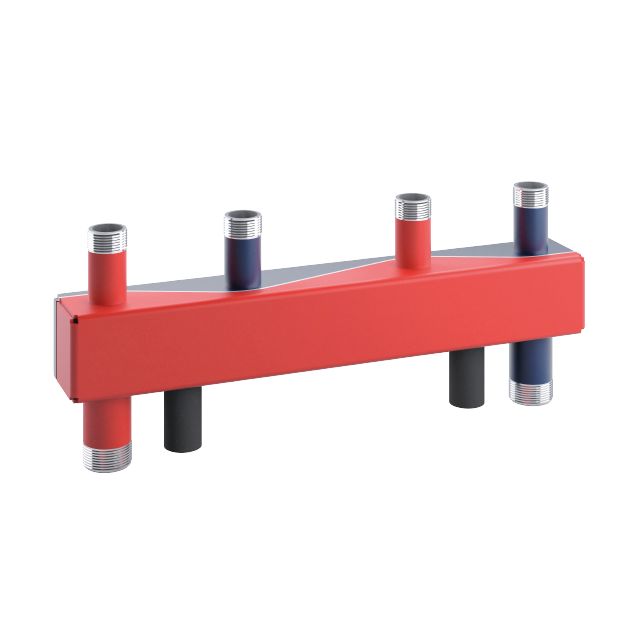

Pienet jakotukit
Pieniä jakotukkeja käytetään lämmitysjärjestelmissä, joiden generaattoripiiri on enintään 150 kW. Voidaan asentaa alhaalta jakotukkiin. Lämmityspiirien liitännät on kohdistettu yleisiin pumppuryhmiin.
Kompaktit jakotukit
Kompaktit jakotukit säästävät tilaa ja soveltuvat järjestelmiin 9 000 kW:iin asti. Liitosten määrä ja koko ovat valittavissa kaikissa tyypeissä.
Yksikammioiset jakoputket
Yksikammioiset jakoputket jakavat ja keräävät vain virtaus- tai paluuveden.
Soveltuvat ensisijaisesti järjestelmiin korkeamman paineen ja lämpötilan järjestelmiin, tai tapauksiin joissa ei ole ahtaita asennusalueita.
Hydrauliset erottimet ja bivalentit ratkaisut
Tarjoamme hydraulierottimia lämmitysjärjestelmiin ja moniarvoisia ratkaisuja lämmitys- tai jäähdytysjärjestelmiin, joissa on erilaisia lämpötilavyöhykkeitä.

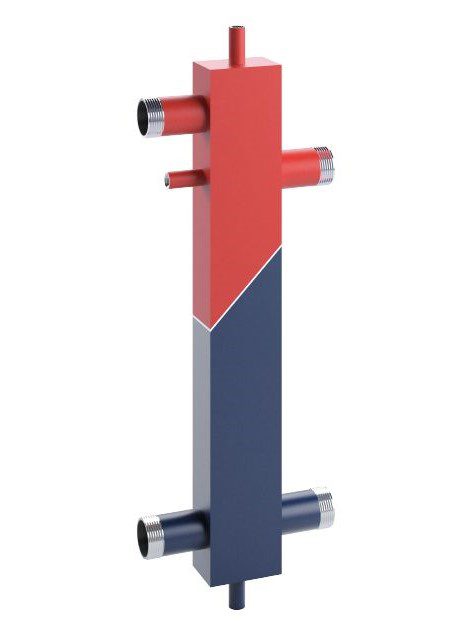

Pienet erottimet
Pieniä hydraulisia erottimia käytetään pienemmissä lämmitysjärjestelmissä jopa 8 m³/h tehoon asti ja ne asennetaan seinälle.

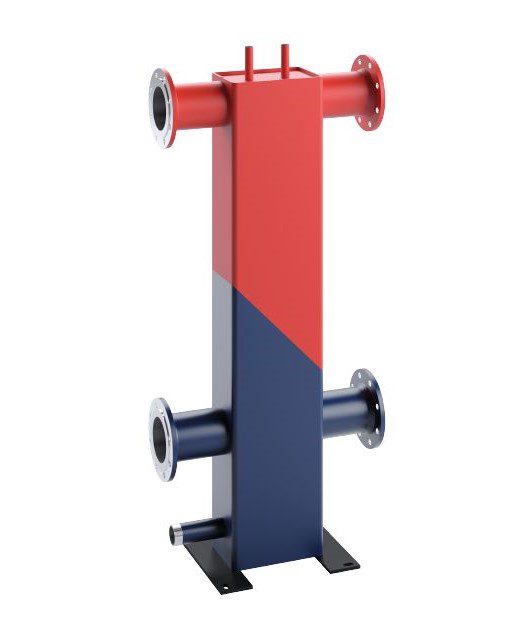

Kompaktit erottimet
Kompaktit hydrauliset erottimet ovat neliömäisiä. Niitä voidaan käyttää lämmitysjärjestelmissä, joiden teho on jopa 110 m³/h. Yksi tai kaksi generaattoria voidaan kytkeä suunnittelmasta riippuen.
MultiFlow Expert
Erottaa lämpötilavyöhykkeet ja jakaa lämmön korkea- ja matalalämpötila-alueille. Käyttää korkean lämpötilan piirin lämpöä matalalämpöisiin piireihin. Tämä parantaa hyötysuhdetta ja takaa turvallisuuden.

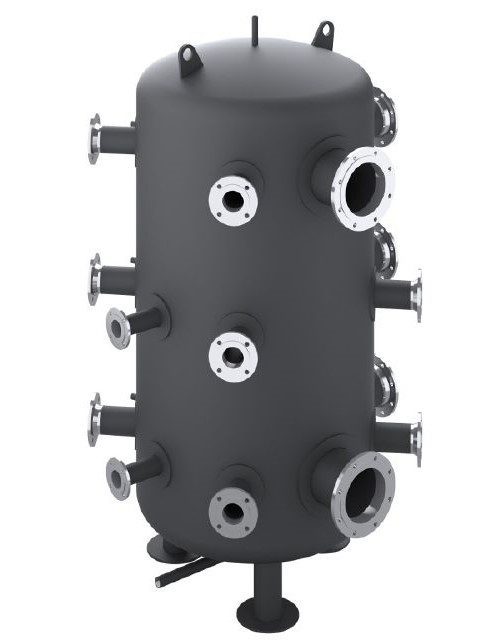

MultiFlow Center
Räätälöity, monikäyttöinen laite, joka yhdistää energianjakelun, varastoinnin ja hydraulisen erottelun. Se takaa järjestelmän turvallisen ja sujuvan toiminnan kattaen sekä vähimmäiskäyttöajat että huippukuormitukset.

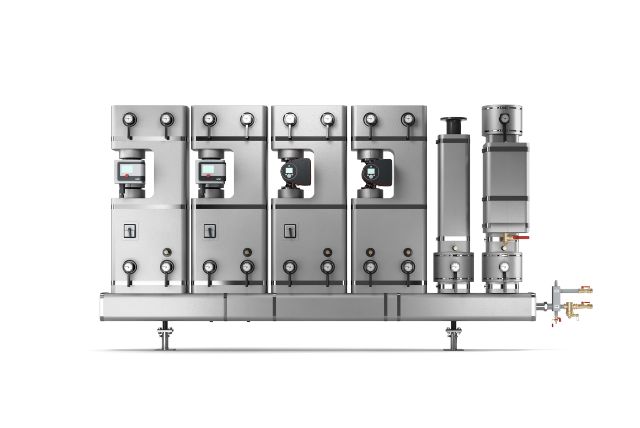

ProfiFixx
ProfiFixx on järjestelmä, joka koostuu jakoputkesta, laippapumppuryhmistä ja eristyksestä. Järjestelmä on yksilöllisesti konfiguroitavissa, jotta jakotukki ja myös vastaavat lämmityspiirit ja -syötöt voidaan sovittaa projektin mukaan. Voidaan käyttää joustavasti jopa 1600 kW:n lämmitysjärjestelmissä. Erikoisvaatimuksiin tarjoamme täysin yksilöllisen esivalmistuksen jossa kaikki yksittäiset sovittimet räätälöidään kohteen tarpeiden mukaan aina valmiiseen jakelijakokoonpanoon asti.
Runko
Perusrunko joka toimitetaan kokonaisuutena sisältäen lämpöeristetyt jakotukit.

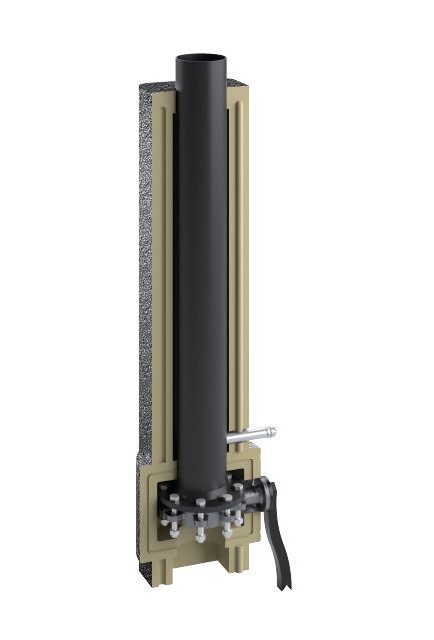

Syöttö
Syötössä on mahdollista valita joko lietteen ja magnetiitin erottimen kanssa tai ilman. Erotin takaa luotettavan lietteen ja magnetiitin erottamisen joka estää johtoja tukkeutumasta ja välttää toimintahäiriöt. Syöttö on tasaisesti eristetty.
Lämmityspiirit
Lämmityspiirejä on saatavana nimellishalkaisijoilla DN 25 – 80 ja ne voidaan toteuttaa valinnaisesti ohjattuina piireinä. Paikan päällä olevan pumpun asennus tapahtuu nopeasti. Järjestelmän puolella pumppuryhmissä on kierrelaippa.
